Кровельный «пирог» мансарды

Основным условием для устройства мансарды является крутизна крыши, или угол наклона стропил. Удобно, когда угол наклона равен 45 — 55 градусам, минимальный — примерно 35 градусов. Крутая крыша дает возможность обустроить помещение стандартной высоты наилучшим образом, да еще и оставить сверху маленькое чердачное помещение.

В городских многоэтажных домах, особенно при устройстве пентхаусов, каркас мансарды возводят из монолитного железобетона. Остается его утеплить и настелить кровлю. И все же самый распространенный материал для сооружения крыши — это дерево. На рис. 11 представлен разрез мансардной крыши.

А                                                     Б

Рис. 12

Применяются три основных способа укладки теплоизоляции: между стропилами, под ними и над ними. Рассмотрим каждый из этих способов отдельно. Чаще всего теплоизоляционный слой укладывается между деревянными конструкциями (рис. 12) — это самый рациональный и простой способ монтажа. Достоинство его еще и в том, что экономится пространство под крышей. При строительстве теплоизоляция укладывается сверху по обшивке из шпунтованных досок толщиной не менее 15 мм, прибитых изнутри. Кроме досок, могут быть использованы другие материалы: фанера 6—10 мм, цементно- и древесностружечные плиты. К обшивке (на рейках или вплотную) крепится внутренний отделочный слой, между слоями прокладывается пароизоляция — прокладка из специального пленочного материала.

Сверху по стропилам укладывается слой гидроизоляции. Он не должен быть натянут, а слегка провисать, как показано на рисунке. Это необходимо вот для чего. Под кровлей (особенно металлической) в холодную погоду образуется конденсат, влага понемногу стекает, и чтобы она беспрепятственно уходила вниз, устроены специальные желоба из гидроизоляционной пленки с провисом.

Если высота стропил недостаточна для устройства необходимого зазора, то по ним набивают рейки, называемые контр брусъями. А уже перпендикулярно им устанавливают горизонтальные бруски и укладывают кровельное покрытие. По брускам обычно кладут черепицу, металлочерепицу, ондулин, волнистый асбоцемент и любое другое твердое покрытие. Для настилки мягкой кровли делают сплошную обшивку из досок или толстой фанеры (вариант Б).

Рис. 13

И в первом и во втором случае соблюдается главное условие для нормального функционирования конструкции крыши: образуется вентилируемый канал, а вернее даже два: один между покрытием и гидроизоляционным слоем, второй — между гидроизоляцией и теплоизоляцией.

Обычную полиэтиленовую пленку, толь и рубероид в качестве гидрозащитного слоя применять нельзя. Они не пропускают

Рис. 14

воздух и еще более способствуют образованию конденсата, что ведет к увлажнению и порче утеплителя. Необходимо применять только специальные материалы. Утеплитель укладывают слоями. Рулоны разматываются вдоль ската крыши, плитный утеплитель также укладывается вдоль ската в межстропильном промежутке с перевязкой швов. Общая толщина слоя должна составлять не менее 200 мм в условиях Средней полосы России. В этом случае гарантировано требуемое сопротивление теплопередаче, согласно новым СНиП по теплотехнике. А проще говоря, при такой толщине будет тепло. Но при недостаточном сечении стропил может оказаться слишком малой (или совсем исчезнет) вентиляционная щель. Тогда необходимо нарастить высоту стропил с помощью контрбрусьев. Теплоизоляцию укладывают плотно без стыков и малейших зазоров. Особенно в примыканиях со стенами, оконными проемами и дымовой трубой.

Изоляция под стропилами (рис. 14) предпочтительнее тем, что обеспечивает отсутствие стыков с элементами крыши, и потому сильно уменьшает вероятность образования мостиков холода. Существенно увеличивается высота подкровельного вентилируемого пространства. Недостаток — уменьшение кубатуры мансардного помещения.

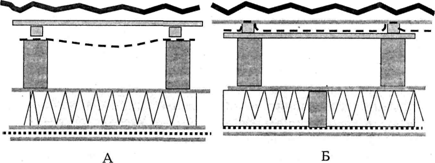

К тому же устройство такой вентиляции сложнее. Применяются жесткий минераловатный утеплитель (а он стоит значительно дороже рулонного) или плиты из пенополистирола (пенопласта), которые приклеиваются к несущей конструкции. Пирог из минваты можно сделать слоеным. Основной мягкий слой помещают между двумя слоями жесткого плитного, более тонкими, но зато способными выдерживать механические нагрузки. Кроме клея, необходим дополнительный крепеж на дюбелях в наклонной и потолочной частях мансарды. Роль несущей конструкции могут выполнять твердый плитный деревоматериал или доски, прибитые изнутри. Отделка ведется непосредственно по слою теплоизоляции. При этом возникает проблема: где проложить слой пароизоляции? Можно установить два отделочных слоя с прокладкой пароизоляции между ними (рис. 13А), либо крепить плиты утеплителя между рейками, прикрепленными к несущей конструкции (рис. 13Б). В этом случае легко решается прокладка пароизоляции и крепление отделочного слоя из гипсоволокнистых листов. В зависимости от типа помещения возможны разные конструктивные способы отделки.

В любом случае стыки между плитами должны быть минимальными. На угловых перепадах плиты прирезают. Щели (-2 мм и более) заделывают монтажной пеной типа «Макрофлекс». Все примыкания должны быть тщательно подогнаны. Устройство гидроизоляции и обрешетки — аналогично предыдущей схеме.

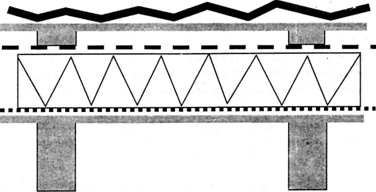

Преимущество теплоизоляции над стропилами состоит в том, что она также представляет собой сплошной ковер утеплителя, исключая возникновение мостиков холода (рис. 14). К тому же высвобождается пространство под крышей. Стропильные ноги и затяжки оказываются внутри помещения, под теплоизоляцией, защищеными от погодных условий. Некоторые любители уюта особенно ценят выступающие конструктивные элементы потолка внутри мансардного помещения. Однако такой способ утепления весьма сложен в устройстве. Его применяют редко, и только в тех

Таблица 7

Материалы для утепления мансарды

случаях, когда теплоизоляция укладывается от карниза до конька по всей пологой части крыши. Применяют его и для наружного утепления железобетонного каркаса мансарды многоэтажного здания.

Вначале по верху стропил крепят сплошную обрешетку из шпунтованных досок или толстой фанеры, а на неё укладывают пароизоляцию. В качестве утеплителя используются жесткие плиты отечественного (но лучше импортного) производства. Их можно уложить несколькими слоями с минимальными зазорами. Все тщательно герметизируется монтажной пеной. Слой гидроизоляции из паропроницаемой влагозащитной пленки в этом случае укладывается прямо по утеплителю. Применяют только рекомендованные, специально предназначенные именно для такого случая гидрозащитные мембраны. Далее — контрбрусья с обрешеткой под кровельное покрытие. Ширина контрбрусьев должна быть не менее ширины стропил.

Теплоизоляция состоит из нескольких слоев из плит, прошивных или рулонных утепляющих материалов на основе стеклянного, штапельного волокна, каменной ваты или пенополистирола. Перечень приведен в табл. 7.
