Строительство каминов

Камины давно и прочно поселились (и селятся) в возведенных и возводимых домах. Особая атмосфера уюта и умиротворения, которую они создают, привлекает их владельцев. Романтика перевесила в споре об эффективности камина и обычной печи. На строительном рынке активно действуют отечественные и зарубежные компании, предлагающие готовые промышленные изделия и услуги по строительству самых разнообразных каминов. Но в отличие от стран, где камины используются столетиями, у нас нет ни богатого опыта их строительства, ни большого числа опытных мастеров. Нередко строительство каминов доверяют всякого рода шабашникам, выдающим себя за знатоков. Камин, несмотря на кажущуюся простоту, — штука очень тонкая, требующая и опыта, и знаний.

Приток свежего воздуха — основное условие нормальной работы камина. Его нужно в 10—30 раз больше, чем, собственно, необходимо для нормального сгорания дров. Объяснение этому лежит в конструктивных особенностях камина. В печах, например, топка небольшая, она закрыта, плюс поддувало под топочной камерой, в которую воздух тягой засасывается с относительно большой скоростью. И поэтому в печи его нужно не так много. С учетом скорости потока размеры поддувала делают небольшими —12 х 12, 12 х 15 см, достаточными для интенсивного горения.

В камине топка и поддувало совмещены. Воздух засасывается через проём естественным путем без принудительного ускорения, как в печи. Больший объем воздуха нужен для создания гидравлического подпора из помещения в топку камина, для образования необходимой тяги. Скорость подачи воздуха должна составлять не менее 0,25 м3/с.

По поводу соотношения площади проема и площади помещения в справочной литературе существуют некоторые разночтения. Сколько авторов, столько и мнений. Одни утверждают, что эти площади должны соотноситься как 1: 45 и 1:65, приводят размеры (см. табл. 8.), которые заимствуются другими авторами, и цифры кочуют из книги в книгу. Другие утверждают, что такое соотношение должно составлять 1 : 70 —1 : 80, и это мнение кажется верным. Во всяком случае, я испытал это на практике. Можно придерживаться простого правила: площадь проема камина не должна превышать 0,3 м2 для помещений площадью до 60 кв. м., и не более 0,5 м2 для помещений до 100 м2.

Строительство больших каминов оправдано в больших, «каминных» залах усадебных домов, они не будут «выдувать» воз дух из помещения. Если же такой камин устроить в небольшом помещении, то, скорее всего, он не нагреет, а наоборот, выстудит его. И, сидя возле камина, недолго схватить насморк из-за сквозняка.

Таблица 8 Размеры камина

Помещение, в котором находится камин, и прилегающие комнаты подвергаются интенсивному вентилированию. Во время топки камина весь объем воздуха в помещении может полностью смениться. Раньше на проблему вентиляции обращали мало внимания. Чаще всего она была естественной, воздух просачивался через неплотности окон и дверей, сквозило из щелей в полу. Сейчас иная ситуация, в строительстве применяются ресурсосберегающие технологии и материалы, много внимания уделяется тепло- и ветроизоляциии. Окна и двери изготавливаются из герметичных стеклопакетов, которые не пропускают наружного воздуха. Для защиты стен применяются влаго- и ветрозащитные штукатурные, отделочные составы. Все это не дает воздуху ни малейшей возможности проникать в помещение. Хорошо и комфортно-для человека, но не для камина, которому кислород необходим для горения. Сразу напрашивается вопрос: откуда его брать? Не найдя на него ответа, строить камин нельзя.

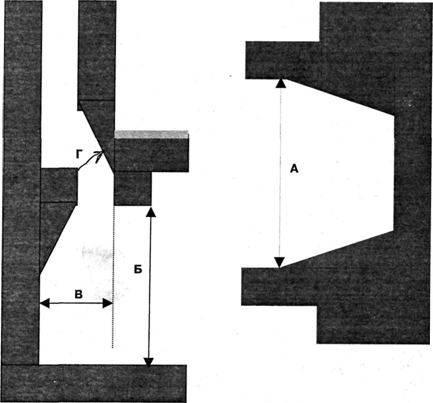

Правила сооружения камина диктуют строгое соотношение размеров топливного проема по высоте и ширине (см. рис. 6).

Стороны соотносятся, соответственно, как 2 к 3 и 3 к 4. Второе верно для больших каминов. Любое изменение ведет к ухудшению свойств. Ниже, в таблице 9, даны размеры по типам каминов, используемых в разных странах. Из неё видно, что возможны отступления, каких-то строгих единых правил нет. Критерием служит местный климат и строительная практика.

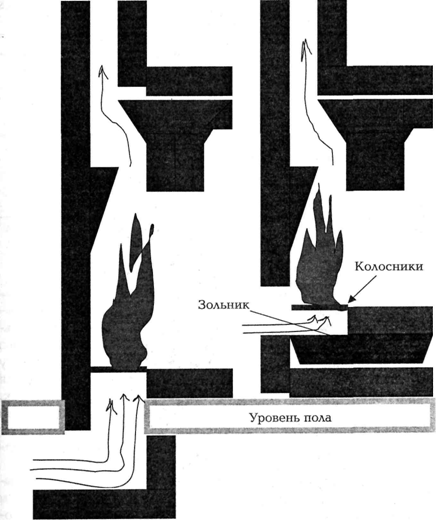

Для нормального притока воздуха в традиционных английских каминах предусмотрены приточные каналы (рис. 7). Воздух подается через специальные воздуховоды внутри помеще ния или под полом. Иногда в каминах устраивают поддувала' по типу печных, но они не дают должного эффекта, потому что через них проходит слишком маленький поток воздуха.

Рис.8

Таблица 9 Размеры каминов по типам (см)

Простой камин или, как по-другому он еще называется — очаг, имеет глухую топку без зольника и поддувала, вертикальные стенки и сверху сужающийся оголовок. Эффективность его меньше так называемого классического английского камина, у которого боковые стенки развернуты в помещение, а задняя наклонена. Это улучшает горение: жар, отражаясь от стенок, уходит в помещение; задняя наклонная стена направляет тепло вниз, на ноги сидящего у камина. Иногда к задней стене крепят чугунную плиту. Она быстрее нагревается и интенсивней отдает тепло.

Камин очень капризный отопительный прибор. Если он дымит, то прежде всего надо проверить сечение дымовой трубы и при необходимости увеличить его. В силу конструктивных особенностей камина, о которых было сказано выше, размеры его дымохода должны быть не меньше приведенных размеров. По сравнению с печными дымоходами они всегда больше. Поперечное сечение трубы составляет от 1/10 до 1/12 размера проёма камина. По другим источникам, площадь сечения дымохода должна составлять 12% от площади проема при высоте трубы до 5 м; при высоте трубы Юм — 10 процентов. В любом случае даже самый маленький камин, труба которого выложена из кирпича, должен иметь сечение не менее 14 х 27 (14 х 26) сантиметров.

Большую роль играет гладкость внутренних стенок дымохода. Не должно быть никаких выступов и подтеков раствора из швов. Лучшая форма дымохода — круглая. Компании, устанавливающие собственные и импортные камины, использует только такие дымоходы. Металлические должны быть обязательно теплоизолированы, чтобы, опять-таки, препятствовать выпадению конденсата. Можно использовать круглые керамические трубы, допустимы и асбоцементные. Если труба кирпичная, то лучшее сечение труб — в виде квадрата. Допустима и прямоугольная форма, но все же большая часть газов движется по центру газохода, возле стенок и в углах движение дыма задерживается.

Нельзя делать трубу наклонной, устраивать «борова», как поступают в печном строительстве. Допустимы небольшие отклонения по вертикали (изгибы). Толщину стенок дымохода обычно делают в полкирпича, оголовок трубы на крыше должен быть толщиной в кирпич (можно в полкирпича, если его оштукатурить и утеплить). Сверху на трубу можно надевать металлические или другие колпаки-искрогасители с металлической сеткой, которые также предохраняют от возможного задувания ветра в трубу. Если камины расположены один над другим, в нижнем и верхнем помещениях, нельзя использовать один дымоход.

Большую роль играет высота труб. Она должна быть не ниже тех, что устраивают для печей. Чем выше труба, тем лучше тяга.
